ジャガー・ルクルト「レベルソ・トリビュート・ ジオグラフィーク」のビックデイト表示の狙いを「推測」する

Watches & Wanders 2025で発表されたジャガー・ルクルト「レベルソ・トリビュート・ ジオグラフィーク」、ブースで公開されている下記のPVを見たときに特徴的なビックデイトの組み立てに様子にピピっと来ました。



その後、動きを考えた結果、既存のビックデイト機構よりシンプルな構成を実現することができるというメリットを「推測」しましたので「いつもの」でレポートします。

まず、既存のビックデイトとはどのようなものだったかを見てみます。
ランゲの解説動画が分かりやすいので引用します。



 大きなカレンダー表示を実現するために10の位と1の位をそれぞれ独立したディスクで表示するのがビックデイト(ランゲの呼び名はアウトサイズデイト)です。
カレンダーの情報を保持する31ステップのカレンダー車があり、そこから歯の有無で各桁のディスクを動かす・動かさないを決定する「プログラム車」を経由してディスクを駆動します。
月末の31日→01日は1の位が同じで10の位だけ送ればよい、ということを機械的なプログラムに落とし込んでいるわけですが、1の位でみると1日だけ送らないだけのためにプログラム車が必要になっています。
また表示の実体であるディスクの他に状態を保持するためだけのカレンダー車が別途必要、とも言えます。

今回の機構では31日→01日に「1の位を送らない」とは異なる戦略を選択し、結果的に31歯のカレンダー車も独立したプログラム車も不要にしてカレンダーディスク内に取り込むことが可能となっています。
構造を見ていきましょう。

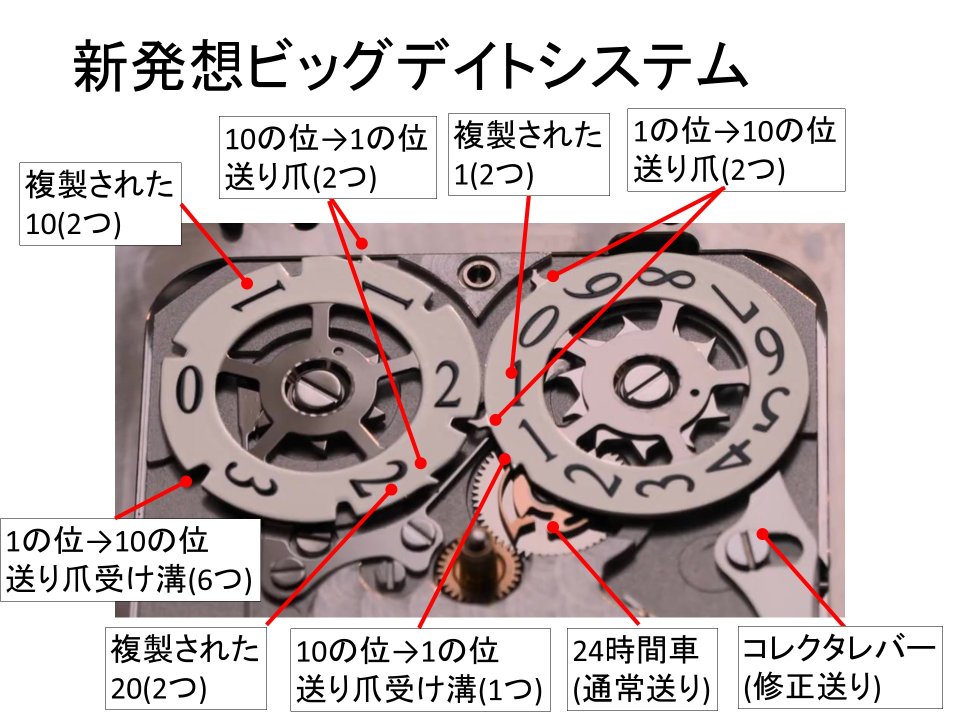

特徴は、以下の3点です。

• 1の位に1が、10の位に10と20が、それぞれ複製されて2つある
• 1の位から10の位に位上がりで送る爪が9→0の他、複製された1の間にもある
• 10の位から1の位を(追加で)送る爪が存在する

これによって24時間車から1日1回1の位ディスクを1日分送るだけで31日→01日を含めたビックデイト表示が実現できています。
それぞれの位は規制バネで位置決めされています。
キモとなるのは「10の位から1の位を(追加で)送る」という発想です、1回転に対して10の位は6分割、1の位は11分割で規制されているので、10の位の1ステップは1の位の2ステップより大きく、適切に駆動力を伝達してやることで1の位を2ステップ分進めるプログラム車のようなことができる…と考えられます。

動画のコマ送りで見ていきましょう。

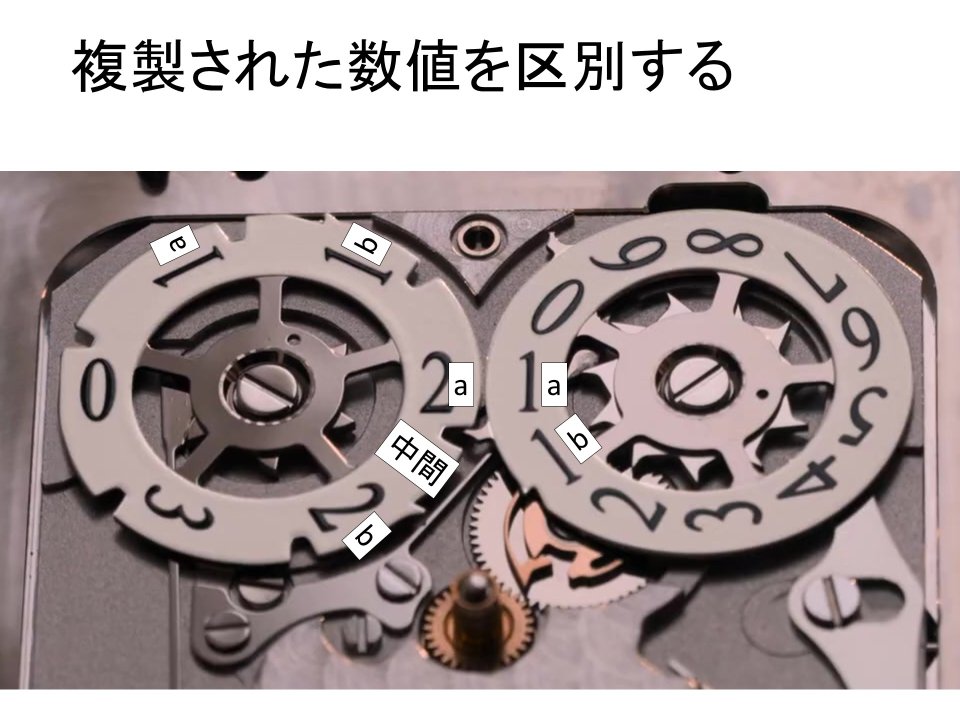

そのままでは表現し辛いので、複製された数値を順序付けし、10a 10b 20a 20b 1a 1bと区別します。
また20aと20bの中間点を「中間」とします。

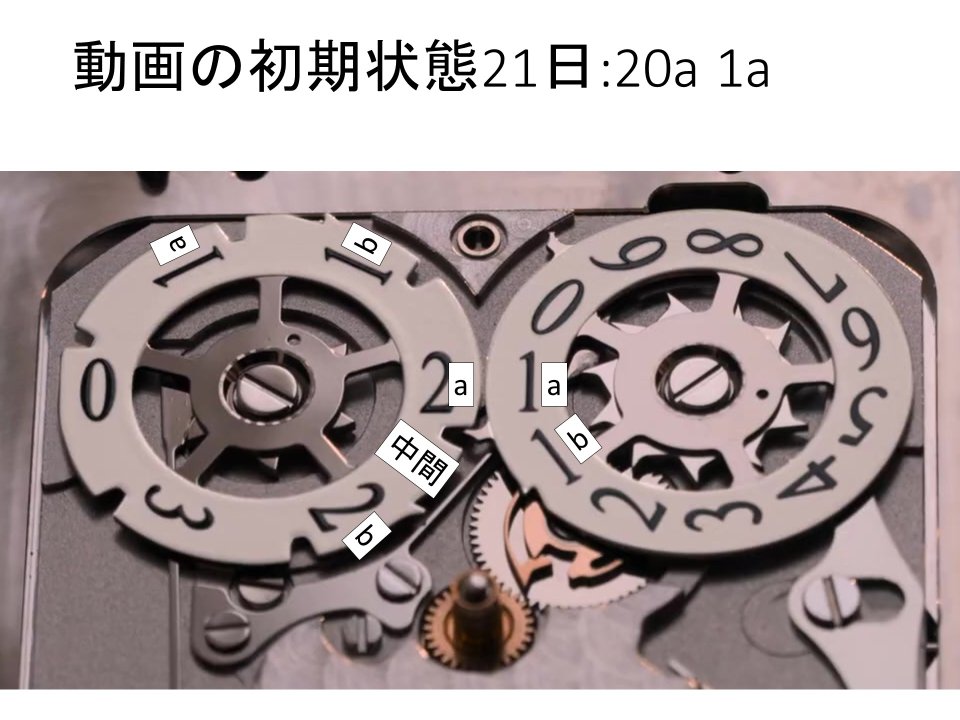

初期状態では21日です、これは区別した数値では20aと1aが表示されていることになります。
これをコレクターレバーで修正します。
駆動元が違うだけで、24時間車からでも同様の動きになります。

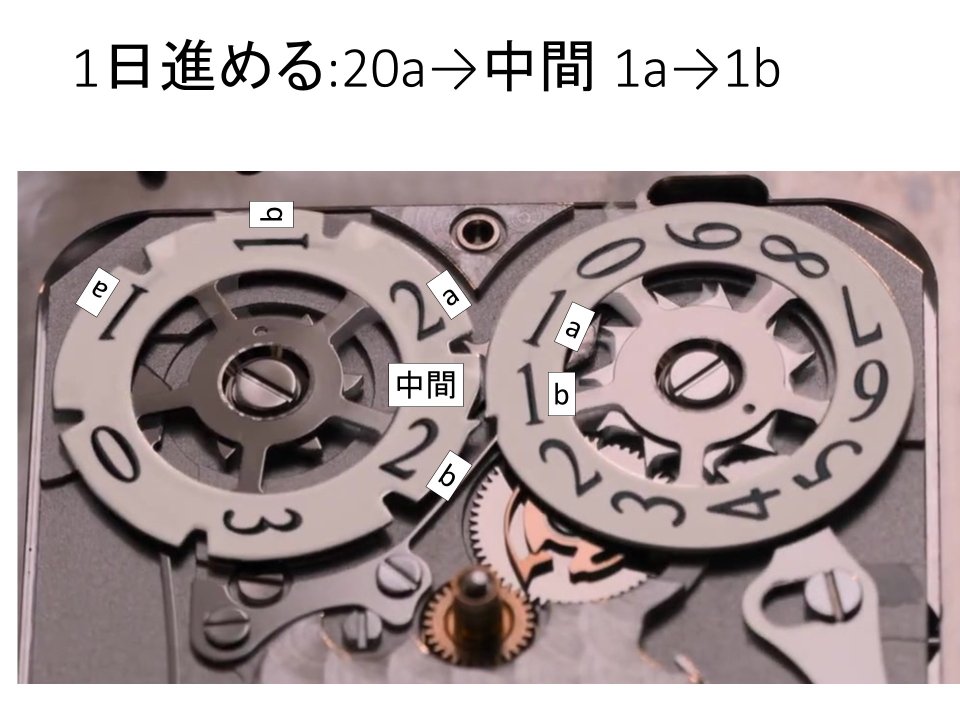

1日進めると1の位は1bになり、1の位→10の位送り爪によって10の位も進んで中間位置まで進んでいます。
1の位は規制バネによって安定しますが、10の位では規制バネによって進める方向に力がかかるようになっています。

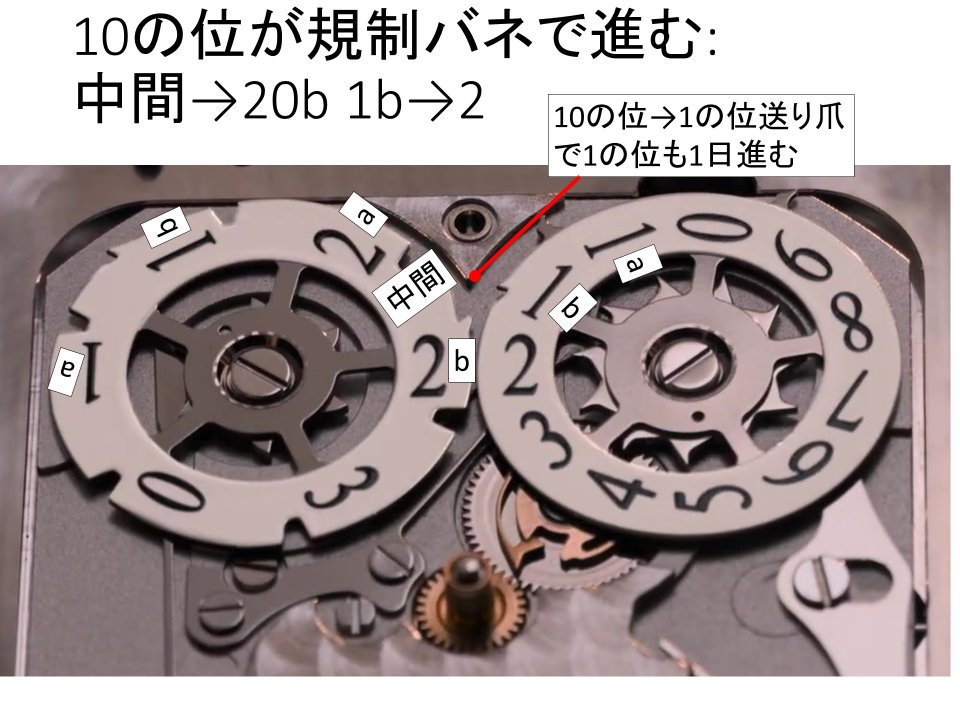

10の位の規制バネによって10の位が進み中間位置から20bに進みます、その時に10の位→1の位送り爪によって1の位も追加で1日進められ、1bから2に進み、表示は22日になります。
10の位は進んでいるものの、同じ値を表示して意味があるのか？と思うかもしれませんが、これは追加の送りが起きない場合を考えれば分かります。

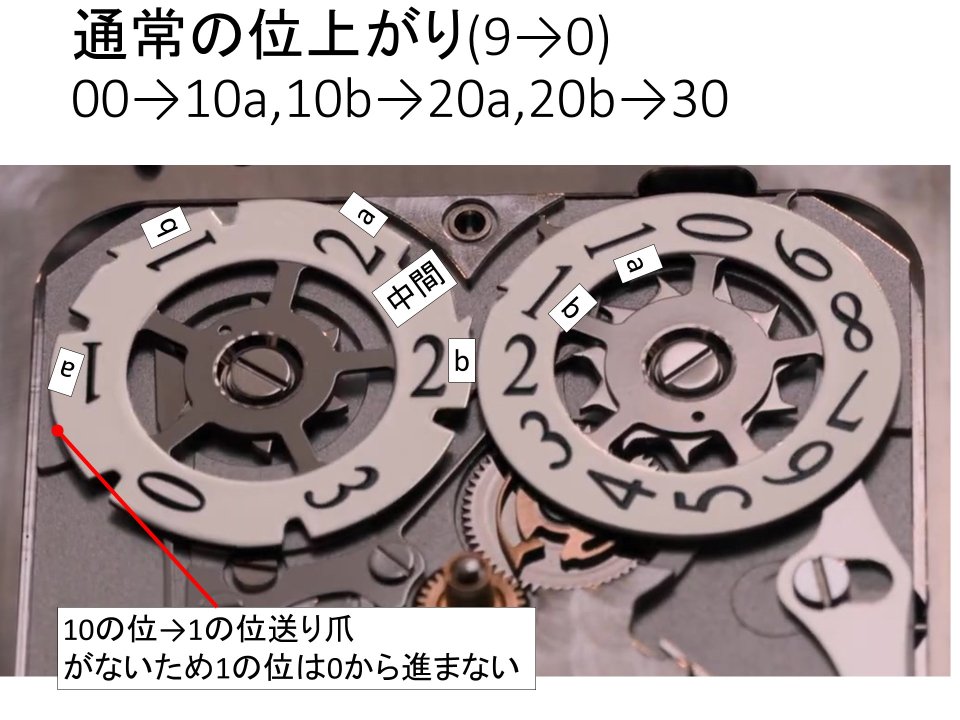

まず1の位の9と0の間にある1の位→10の位送り爪による通常の位上がりの場合、この場合は10の位は00→10a,10b→20a,20b→30と常に変化し、10の位→1の位送り爪もないため追加の送りは発生せず、1の位は0のままです。
そのためこれは単なる位上がりの動作になっています。

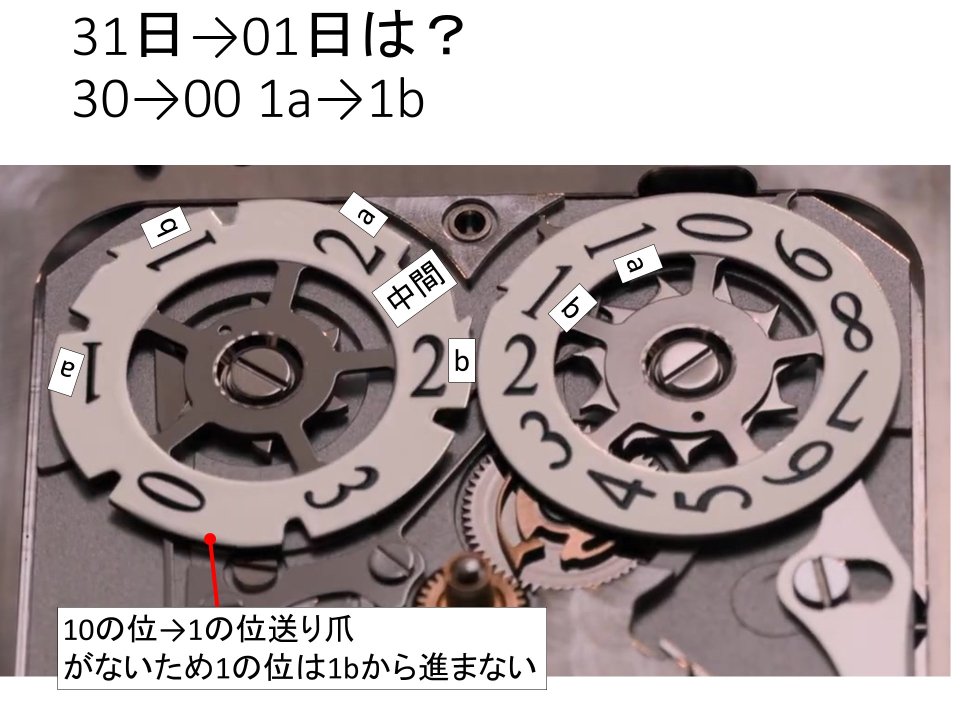

最後に月末31日から01日の場合、1の位は1a→1bに進みますが、11日21日にあった10の位→1の位送り爪による追加の駆動がないため、1の位は1bに留まり、表示は01日になります。
1の位が1bなので1日送ると次は02になり月末処理がちゃんと行えたことになります。

これまで見たように31日から01日で1の位に1が連続しなければいけない、という問題に旧来のビックデイトは「1の位を送らない」という方法で解決しようとし、そのためにプログラム車を必要としたのに対し、この機構では「連続させるために1を複製し、月末以外は追加送りで整合を取る」という逆転の発想によりプログラム車相当の機能をディスクに統合し、重なりも減らしています。

なるほど、この方法が！と思えるようなユニークさではないでしょうか？

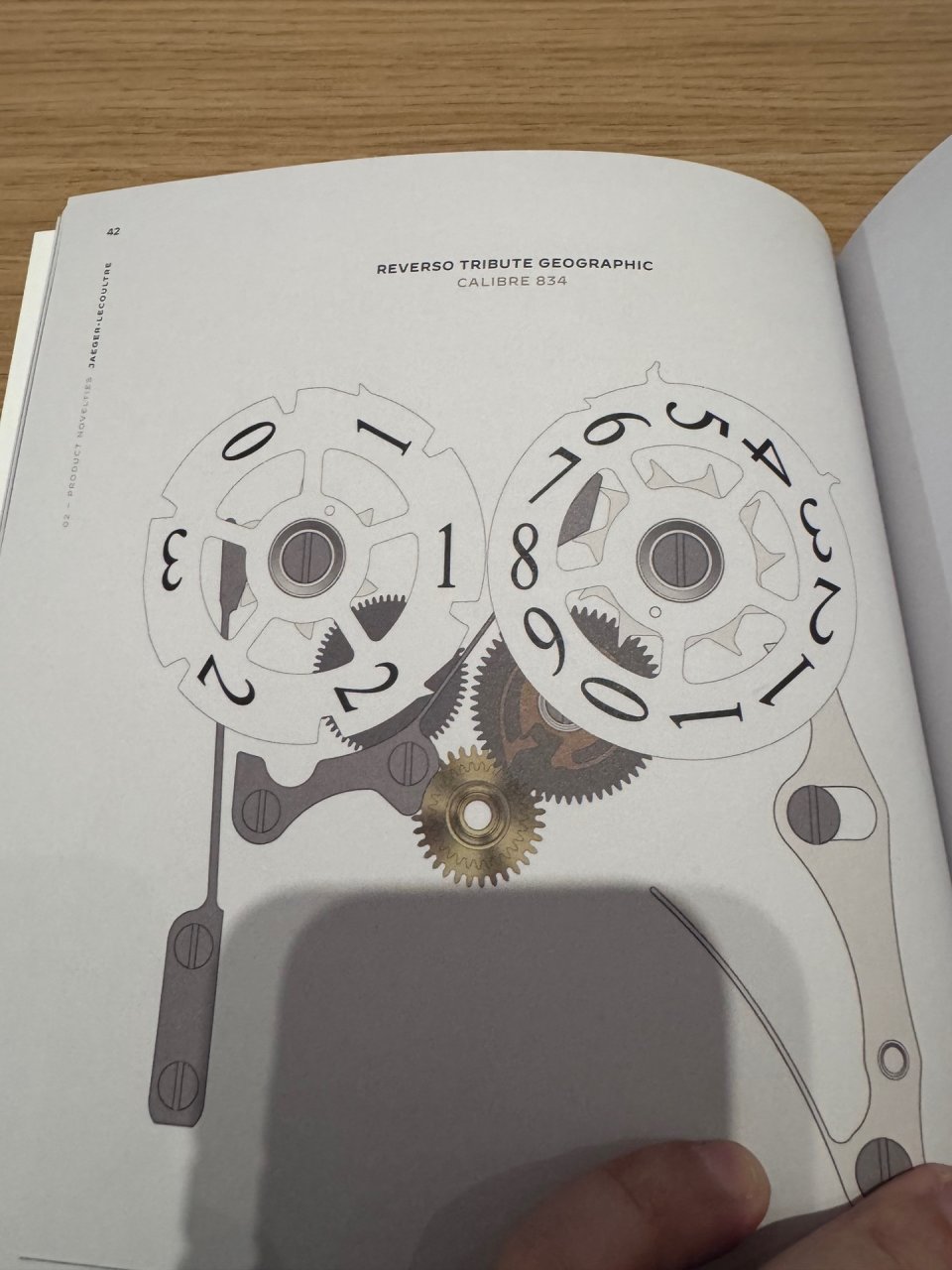

ちなみに、会場で配布していた資料の図はなぜか爪の位置が不正確で、「どう考えても動かないよな…」としばし悩み、その後動画をソースにして解決しました。
添えられている英文の説明は正しいようなのですが…
